Desenhe sua primeira placa de circuito impresso no Sprint-Layout, mesmo começando do zero
O Ebook Desenho de PCB com Sprint-Layout é um Guia Interativo em português que leva você da primeira vez que abre o programa até uma placa pronta para fabricar, passo a passo, com simuladores e desafios no caminho.
- 8 módulos em sequência lógica, sem pular etapas
- Simuladores, desafios interativos e 71 capturas reais do programa
- Projeto final completo: uma placa pisca-LED com o chip 555
Acesso imediato · Funciona perfeitamente no computador, tablet e celular
Abrir o Sprint-Layout pela primeira vez pode ser frustrante
O programa é simples e ágil para quem já domina. Para quem está começando, a tela cheia de botões e camadas costuma gerar as mesmas dúvidas:
- “O que são C1, S1, C2, S2, O… e por que a minha trilha está no lado errado?”
- “Desenhei a placa, imprimi para corroer, e ela saiu espelhada.”
- “O manual oficial está em inglês ou alemão e não explica o porquê de nada.”
- “Vi vídeos soltos na internet, mas não sei em que ordem aprender.”
- “Não sei se meu layout está certo antes de mandar para a fábrica.”
Nada disso é falta de capacidade. É falta de um caminho organizado, que comece pelo básico e explique cada conceito antes de pedir que você o use.
Um guia feito para você usar, não só ler

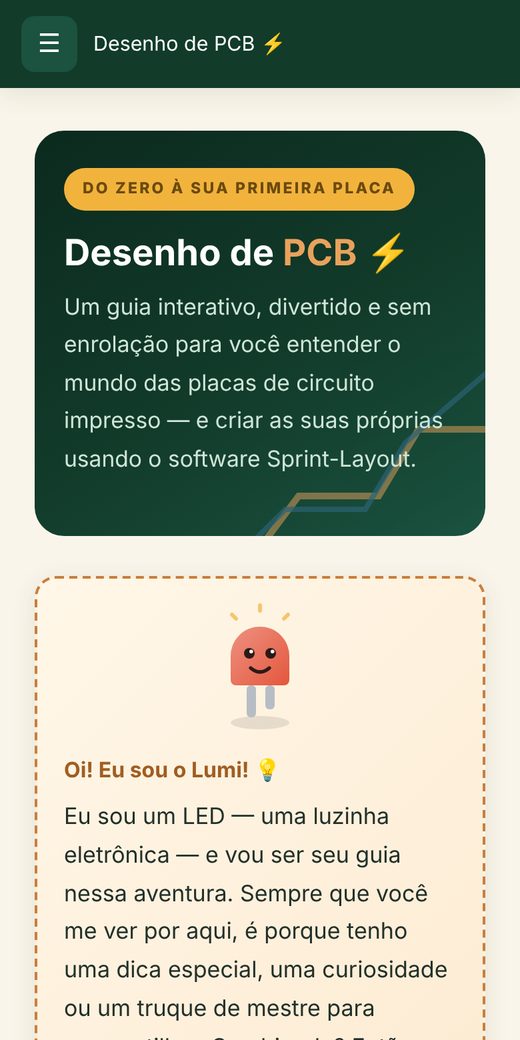

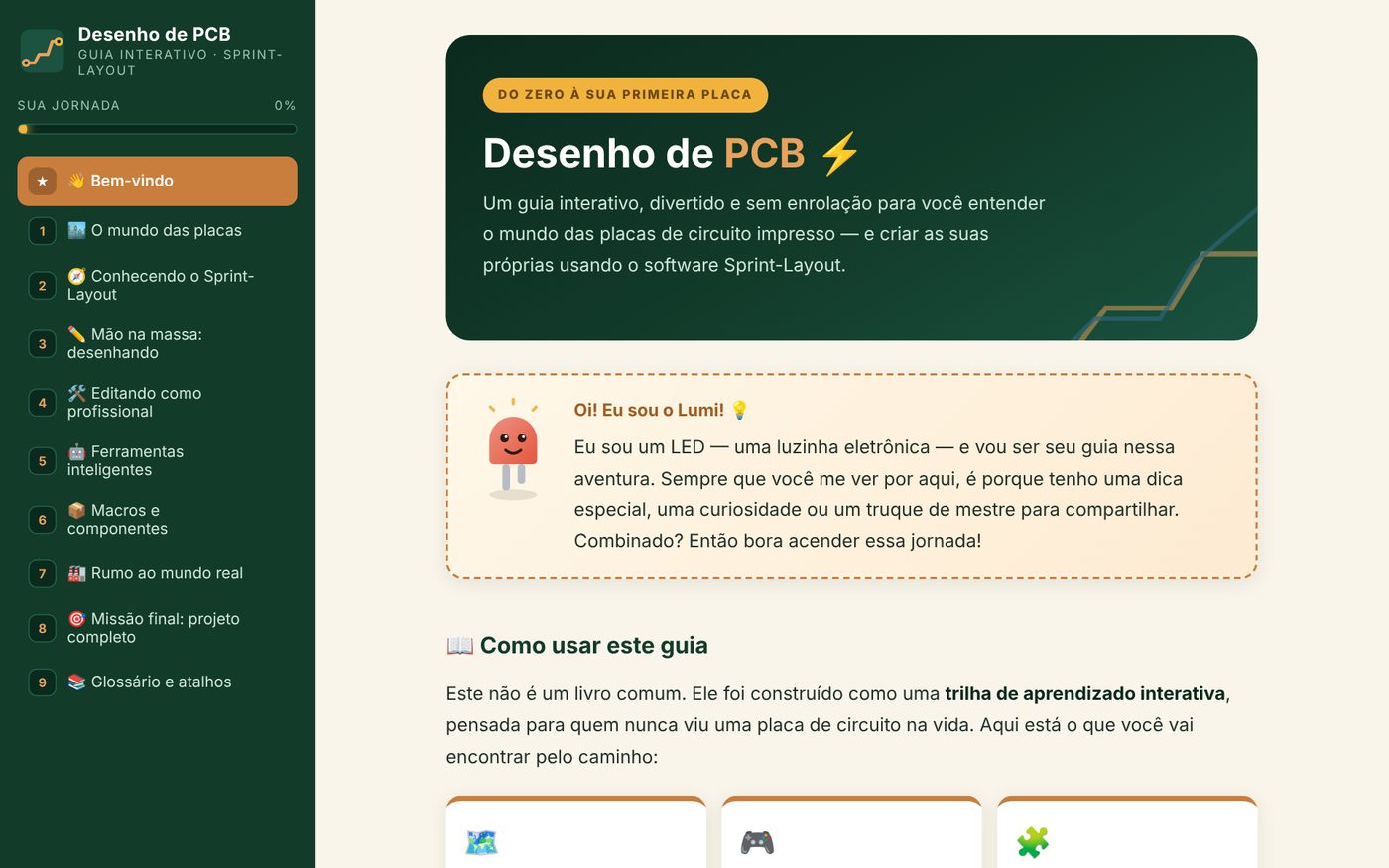

O ebook abre no navegador como um pequeno aplicativo. Você navega pelos módulos, testa conceitos na prática e acompanha o seu próprio progresso.
Trilha em sequência
Cada módulo se apoia no anterior. Seguindo a ordem, nenhum assunto aparece antes da hora certa.
Simuladores
Ligue e desligue camadas, teste os modos de dobra de trilha e veja o teste de continuidade funcionando.
Desafios por módulo
Perguntas com resposta imediata e explicação detalhada, para você ter certeza de que entendeu antes de seguir.
Capturas reais
71 imagens do Sprint-Layout mostram exatamente onde fica cada botão, menu e janela de configuração.
Analogias que fixam
A placa vira uma cidade: trilhas são ruas, ilhas são portarias, vias são túneis. Fica intuitivo e fácil de lembrar.
Glossário e atalhos
Glossário completo de PCB, atalhos de teclado essenciais e as 10 regras de ouro para criar um layout profissional.
É assim que você vai aprender

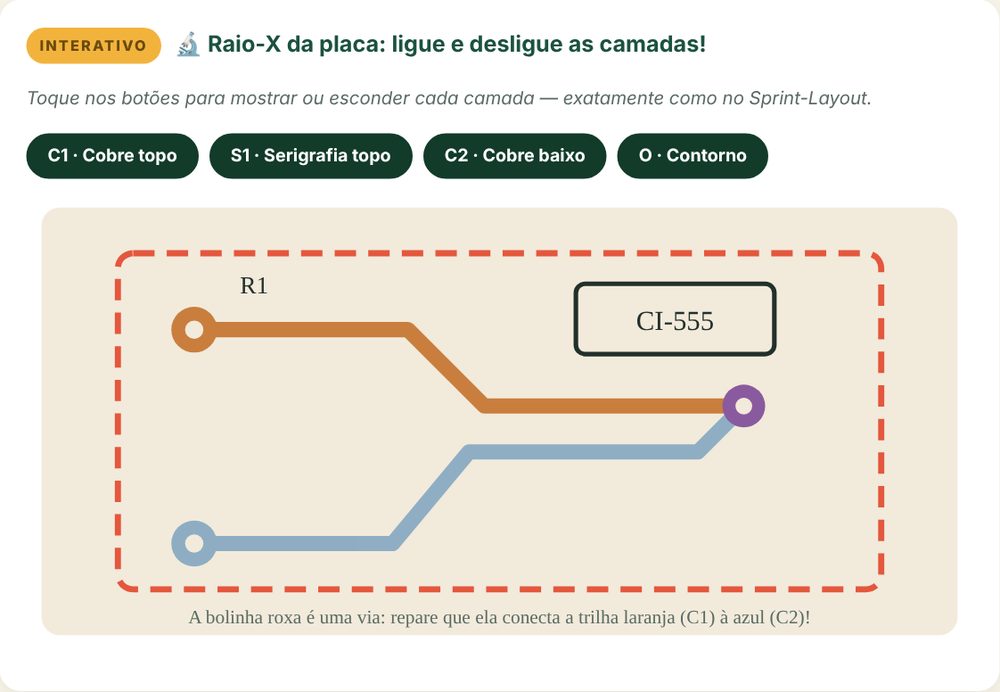

Entenda as camadas mexendo nelas
No “Raio-X da placa”, você liga e desliga o cobre de cima, o cobre de baixo, a serigrafia e o contorno, do mesmo jeito que faz no Sprint-Layout. Em poucos cliques você entende para que serve cada camada e por que uma via liga os dois lados.

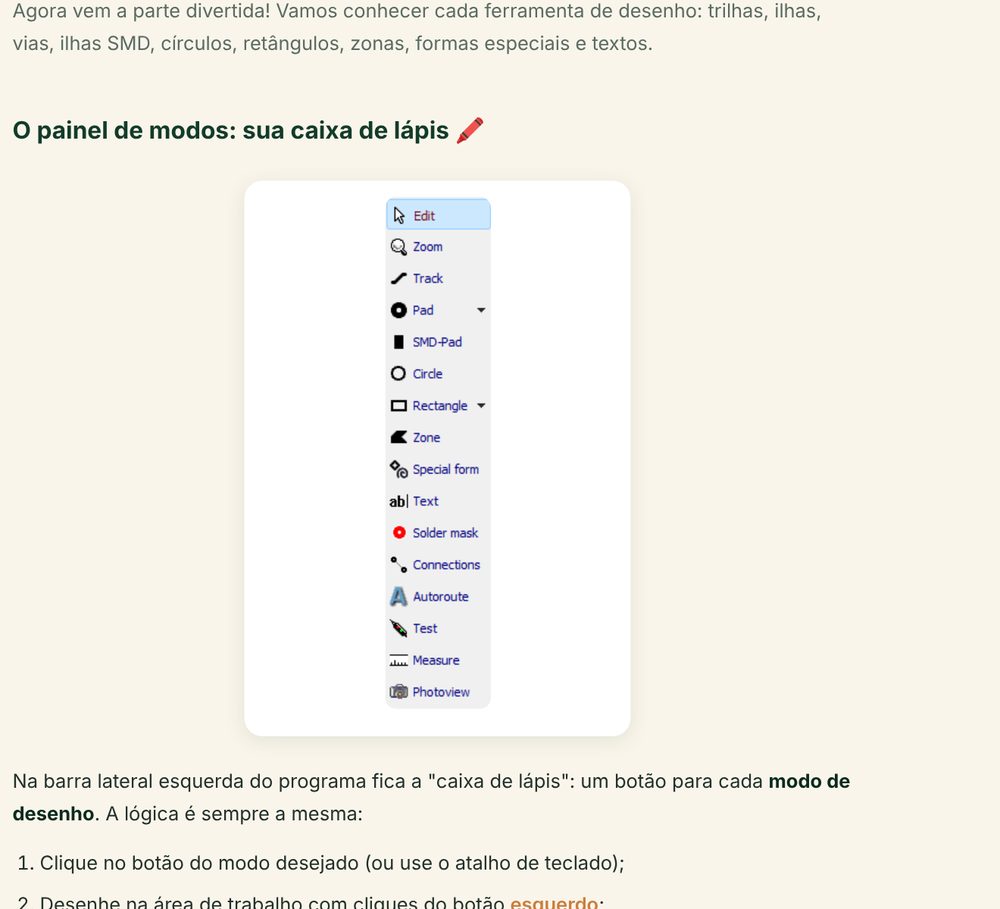

Cada ferramenta explicada com a tela do programa
Trilhas, ilhas, ilhas SMD, vias, zonas, textos, formas especiais: cada modo de desenho aparece com a captura real do Sprint-Layout, o atalho de teclado correspondente e a explicação de quando usar.

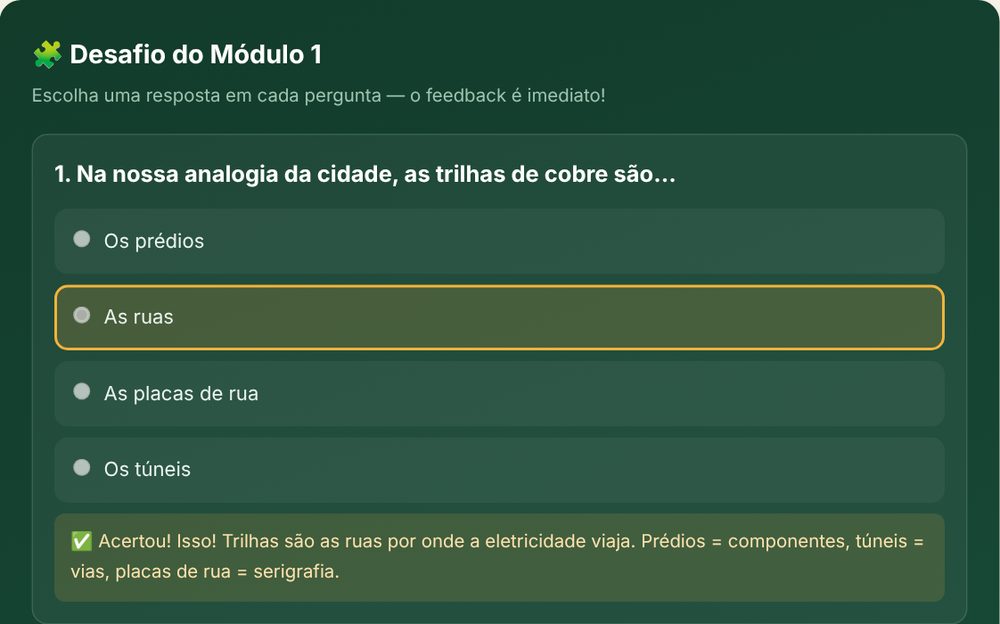

Desafios ao fim de cada módulo
Escolheu a resposta, recebeu a correção e a explicação na hora. Assim você descobre exatamente o que precisa revisar antes de avançar, evitando erros na hora de fabricar a placa.
O que você vai aprender
Clique em cada módulo abaixo para conferir os tópicos detalhados.
1O mundo secreto das placas de circuito
- A placa como uma cidade em miniatura
- Do que a placa é feita: FR-4, cobre, máscara de solda e serigrafia
- Placas de face simples, dupla face e multicamadas
- Componentes THT e SMD
- Como uma placa nasce: corrosão caseira, fresagem CNC e fábrica
2Conhecendo o Sprint-Layout
- Por que o Sprint-Layout é ideal para começar
- Criando a placa e configurando a grade de captura
- As 7 camadas do programa
- A regra de ouro: desenhar sempre olhando de cima
- Réguas, coordenadas e o ponto de origem
- Vários projetos em um só arquivo
3Mão na massa: desenhando
- O painel de modos
- Trilhas e os modos de dobra
- Ilhas, vias e furos
- Ilhas SMD
- Círculos, retângulos e arcos
- Zonas de cobre
- Formas especiais: polígonos, espirais e molduras
- Textos na placa
4Editando como um profissional
- Seleção, mover e apagar
- Área de transferência
- Girar, espelhar e alinhar
- Grupos de elementos
- Recursos de Zoom
- Ladrilhar e arranjo circular
- Multiedição pelo painel de propriedades
5Ferramentas inteligentes
- Conexões (elásticos)
- Roteador automático
- Teste de continuidade funcional
- Modo de medição
- Plano de terra automático
- DRC: verificação de regras de projeto
- Seletor de elementos
- Visão fotográfica
6Macros e componentes
- Usando a biblioteca de macros
- Criando suas próprias macros personalizadas
- Assistente de footprints
- Componentes com identificação
- Lista de componentes (BOM)
- Arquivo Pick+Place para montagem automática
7Do computador para o mundo real
- Impressão perfeita para o método caseiro (térmico/fotográfico)
- Exportação de imagens
- Arquivos Gerber RS-274X para a fábrica
- Arquivo de furação Excellon
- Fresagem de isolação para CNC
- Edição manual da máscara de solda
- Importação de Gerber (Engenharia Reversa)

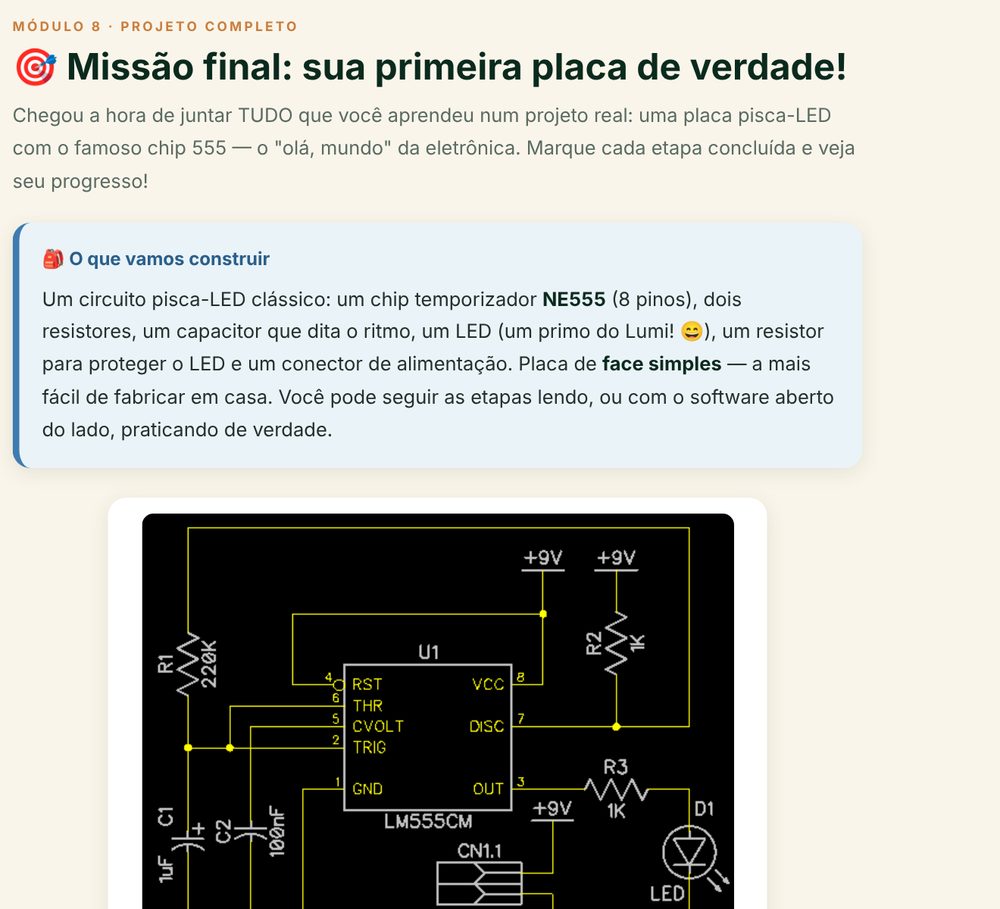

8Missão final: projeto completo
- Uma placa pisca-LED com o chip 555, do esquema aos arquivos de fabricação
- Lista de etapas interativas para você marcar enquanto avança
+Extras: glossário e atalhos
- Glossário ilustrado com os termos técnicos de PCB
- Atalhos de teclado essenciais para agilizar o trabalho
- As 10 regras de ouro do bom layout de PCB
Você termina com uma placa de verdade
No último módulo, você junta tudo o que aprendeu em um projeto real: o clássico pisca-LED com o chip 555, o “olá, mundo” da eletrônica, em placa de face simples, fácil de fabricar em casa ou encomendar na fábrica.
- Criar a placa de 60 × 40 mm e ajustar a grade
- Buscar os componentes na biblioteca e posicioná-los corretamente
- Ligar as conexões e rotear as trilhas
- Adicionar a serigrafia (silkscreen) e o plano de terra automático
- Conferir tudo com a visão fotográfica e o teste de continuidade
- Gerar os arquivos Gerber e Excellon prontos para fabricar
Este guia é para você se…
É para você
- Nunca desenhou uma placa e quer começar do jeito certo
- Já instalou o Sprint-Layout, mas trava na hora de criar os circuitos
- É estudante de eletrônica, engenharia, técnico ou maker
- Quer confeccionar placas em casa ou mandar produzir na indústria
- Prefere aprender no seu próprio ritmo, com explicações didáticas em português
Não é para você
- Já domina o Sprint-Layout e busca técnicas avançadas de altíssima frequência (RF)
- Procura um treinamento sobre outros programas concorrentes
- Quer aprender a projetar o esquema eletrônico teórico em si, e não o layout da placa
Comece hoje o seu primeiro layout
- Ebook interativo Desenho de PCB com Sprint-Layout completo
- 8 módulos estruturados + glossário, atalhos e regras de ouro
- Simuladores interativos e desafios com correção imediata
- Projeto final prático: placa pisca-LED com 555
- Funciona diretamente no navegador: computador, tablet ou celular
de R$ 44,90 por apenas
R$ 24,90
ou 5x de R$ 5,51 no cartão
Quero o Ebook Desenho de PCB com Sprint-Layout - Guia Interativo →🔒 Pagamento 100% seguro pela Kiwify · Cartão de crédito, Pix ou boleto bancário
GARANTIA
Risco zero para você
Você tem 7 dias completos para conhecer o guia. Se achar que ele não agregou valor ao seu aprendizado, solicite o reembolso na própria plataforma da Kiwify e receba 100% do seu dinheiro de volta, sem burocracia e sem perguntas.
Perguntas e respostas
Como recebo o acesso ao ebook?
Logo após a confirmação do pagamento, a Kiwify envia para o seu e-mail cadastrado as orientações de acesso. Para pagamentos via Pix ou cartão de crédito, a liberação costuma ser imediata. No boleto bancário, ocorre após a compensação.
Preciso instalar algum programa para abrir o ebook?
Não. O ebook é um arquivo interativo moderno que roda diretamente no navegador de internet que você já possui (Chrome, Edge, Firefox, Safari), seja no Windows, macOS, Linux, tablet ou smartphone.
Preciso de conexão à internet para ler?
Você precisa de conexão apenas para baixar o arquivo. Após o download, ele funciona perfeitamente de forma offline no seu dispositivo.
Preciso ter o software Sprint-Layout instalado?
Para ler, entender os conceitos e usar os simuladores do ebook, não é obrigatório. Mas para praticar e executar o projeto final, recomendamos instalar o programa ao lado. O guia é baseado na consagrada versão 6.0 do Sprint-Layout. Caso, queira adquirir o Sprint-Layout licenciado conosco, clique aqui.
Nunca trabalhei com eletrônica. Vou conseguir acompanhar?
Com certeza. O módulo 1 começa explicando didaticamente o que é uma placa de circuito impresso, do que ela é feita e sua lógica básica antes mesmo de abrir o programa. Todos os termos técnicos são esclarecidos no momento em que surgem.
O material é um PDF tradicional?
Não. Trata-se de uma aplicação interativa em formato HTML enriquecido, contendo simuladores visuais de camadas, desafios de fixação com correção na hora e navegação dinâmica, recursos que um PDF estático não permite oferecer.
E se eu achar que o conteúdo não é para mim?
Você tem a nossa garantia incondicional de 7 dias. Basta pedir o reembolso dentro do prazo pela própria Kiwify para receber todo o seu investimento de volta.
Sua primeira placa está a apenas alguns módulos de distância
Você pode continuar garimpando vídeos desconexos e tentando adivinhar como cada ferramenta opera, ou seguir uma metodologia estruturada do zero absoluto até a placa pronta.
Quero começar agora →Acesso imediato · 7 dias de garantia incondicional
